Electrocardiograma (ECG): derivaciones y caras del corazón

Entender es mejor que memorizar. Visualmente, aquí tiene una guiía, con plano cartesiano, de las distintas derivaciones de los planos horizontal y frontal, y su relación con las derivaciones de un electrocardiograma.

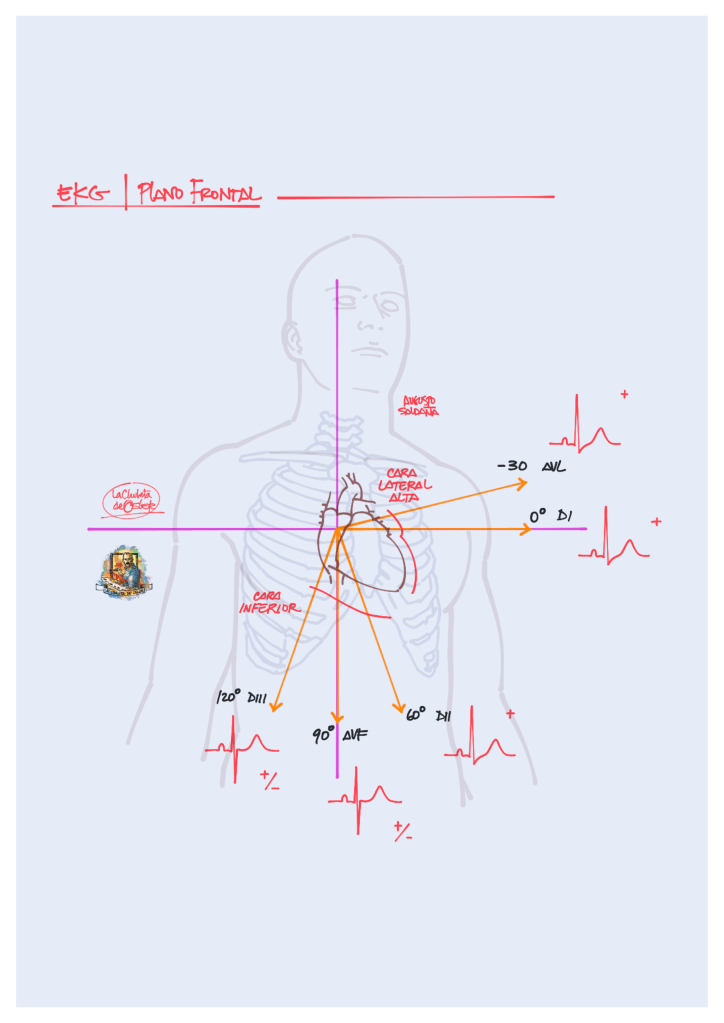

Plano frontal, con las derivaciones de las extremidades (Las 6 del lado izquierdo del ECG).

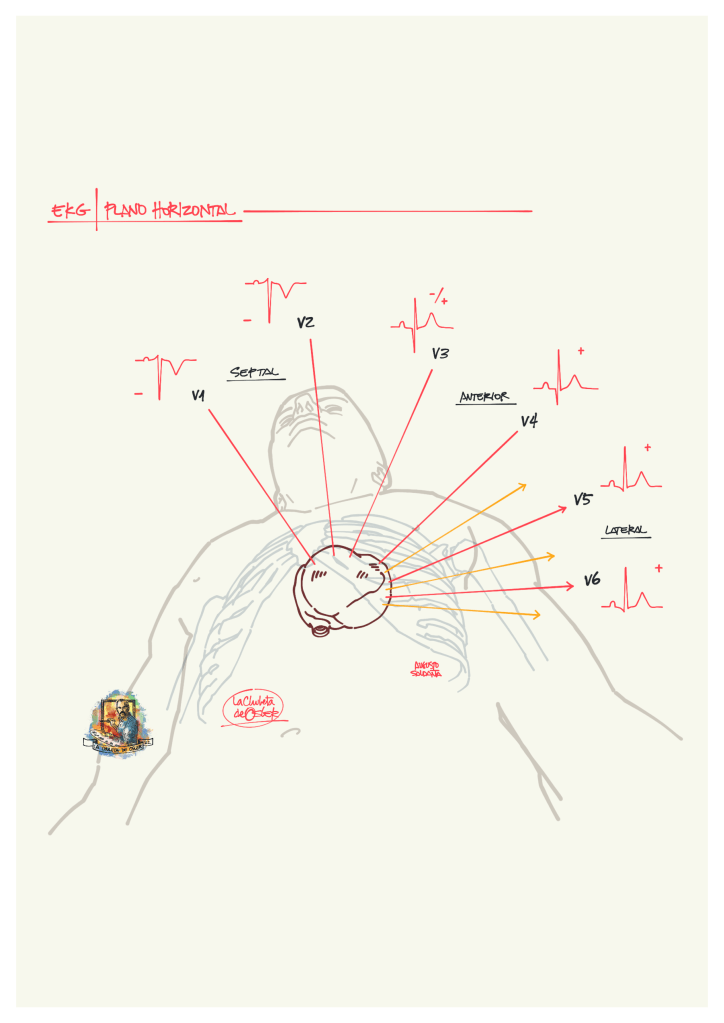

Guía del plano horizontal, las derivaciones precordiales (Las 6 de la derecha del ECG) y las caras del corazón correspondientes.

Con esta guía intentamos dejar un poco más claro, por qué a DII, DIII y AVF les llaman «la cara inferior», por qué DI y AVL son «lateral alta», por qué V1 y V2 se usan para determinar infartos de ventrículo derecho y cara posterior, y por qué V3 y V4 con «cara anterior».

Lo tienes en suficiente resolución para imprimirlo bien en A2 o A3, o llveralo siempre contigo en tus dispositivos móviles. Esto no tiene ningún costo y es de acceso totalmente libre desde cualquier parte del mundo.
